DESKRIPSI PROYEK: PEMBUATAN OVERHEAD CRANE SINGLE GIRDER 5 TON (SPAN 20 METER)
1. Ringkasan Proyek
Proyek ini mencakup rekayasa (engineering), pengadaan material (procurement), fabrikasi, instalasi, dan pengujian (commissioning) 1 unit sistem Overhead Crane Single Girder dengan kapasitas angkat 5 Ton dan panjang bentang (span) 20 Meter. Sistem alat angkat ini dirancang untuk mengoptimalkan efisiensi penanganan material (material handling), memindahkan beban berat secara aman, serta mendukung produktivitas operasional di dalam area workshop/pabrik.
2. Spesifikasi Teknis Utama
- Jenis Crane: Single Girder Overhead Travelling Crane
- Kapasitas Angkat (WLL): 5.000 kg (5 Ton)
- Panjang Bentang (Span): 20 Meter
- Tinggi Angkat (Lifting Height): [Isi misal: 6 – 9 Meter] (Disesuaikan dengan tinggi kolom gedung)
- Panjang Lintasan (Runway): [Isi misal: 50 Meter]
- Sistem Kontrol: Pendant Control (Kabel) dan Wireless Remote Control
- Catu Daya (Power Supply): 384V – 415V / 3 Phase / 50 Hz
3. Ruang Lingkup Pekerjaan (Scope of Work)
- Desain & Rekayasa Teknik:
- Perhitungan struktur girder menggunakan software analisis elemen hingga untuk memastikan lendutan (deflection) sesuai standar.
- Pembuatan gambar kerja (Shop Drawing) dan As-Built Drawing.
- Fabrikasi Struktur:
- Fabrikasi Main Girder menggunakan material baja berkualitas tinggi (Plat ASTM A36 atau setara DIN/JIS) dengan metode pengelasan standar AWS.
- Fabrikasi End Carriage yang dilengkapi dengan roda penggerak (traveling wheels).
- Pengadaan Komponen Mekanikal & Elektrikal:
- 1 Unit Electric Wire Rope Hoist atau Chain Hoist kapasitas 5 Ton (Brand: [Sebutkan merk misal: Hoist Jepang/Eropa]).
- Sistem kelistrikan Festoon System (C-Track) untuk pergerakan cross travel.
- Sistem Busbar Conductor untuk jalur kelistrikan utama (long travel).
- Panel kontrol utama dilengkapi inverter untuk pergerakan yang halus (smooth start/stop).
- Instalasi & Erection:
- Pemasangan struktur Runway Beam dan Rail (jika termasuk dalam paket).
- Proses lifting dan pemasangan Main Girder serta Hoist ke atas jalur runway.
- Instalasi seluruh sistem kelistrikan dan kalibrasi sensor keselamatan.
- Testing & Commissioning:
- Pengujian tanpa beban (No-Load Test).
- Load Test (Uji Beban): Uji dinamis (100% dari kapasitas) dan uji statis (125% dari kapasitas) sesuai dengan regulasi K3 yang berlaku.
- Pengurusan sertifikasi izin layak operasi dari Dinas Tenaga Kerja (Disnaker).
4. Fitur Keselamatan (Safety Devices)
Untuk memastikan keamanan operasional yang maksimal, crane ini dilengkapi dengan:
- Overload Limiter: Pemutus arus otomatis jika beban melebihi 5 Ton.
- Limit Switch: Pembatas gerak atas-bawah (hoisting) dan maju-mundur (traveling).
- Emergency Stop Button: Tombol darurat pemutus semua daya pada remote dan panel.
- Warning Device: Sirine dan lampu flasher saat crane beroperasi.
5. Target Waktu Pelaksanaan (Timeline)
Total durasi proyek diperkirakan berlangsung selama 60 hari kalender, dengan rincian fase:
- Minggu 1: Desain, Persetujuan Gambar, & Pengadaan Material.

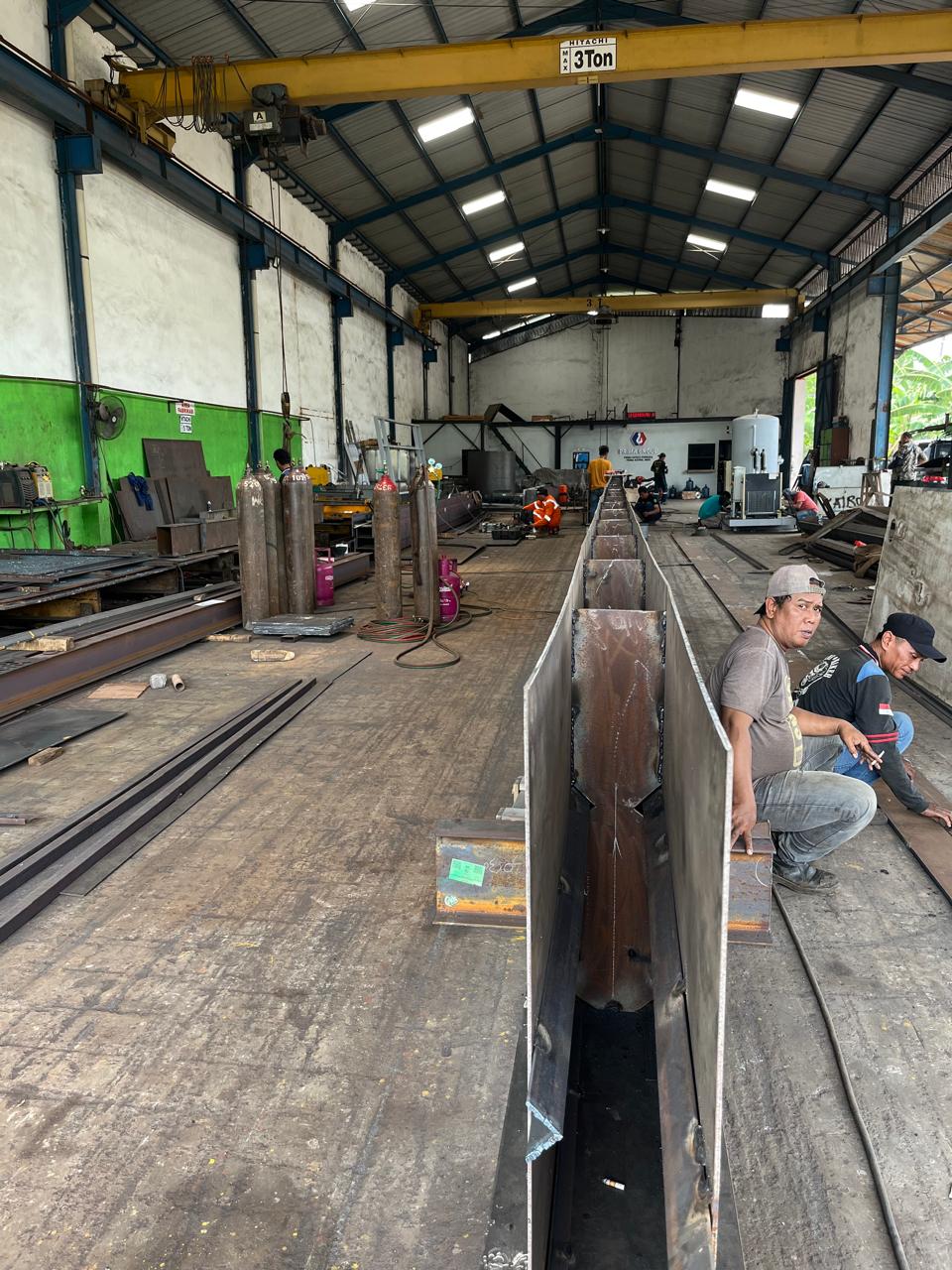

- Minggu 2-6: Fabrikasi Girder & End Carriage di Workshop.
- Minggu 6: Pengiriman (Delivery) ke Lokasi Site.

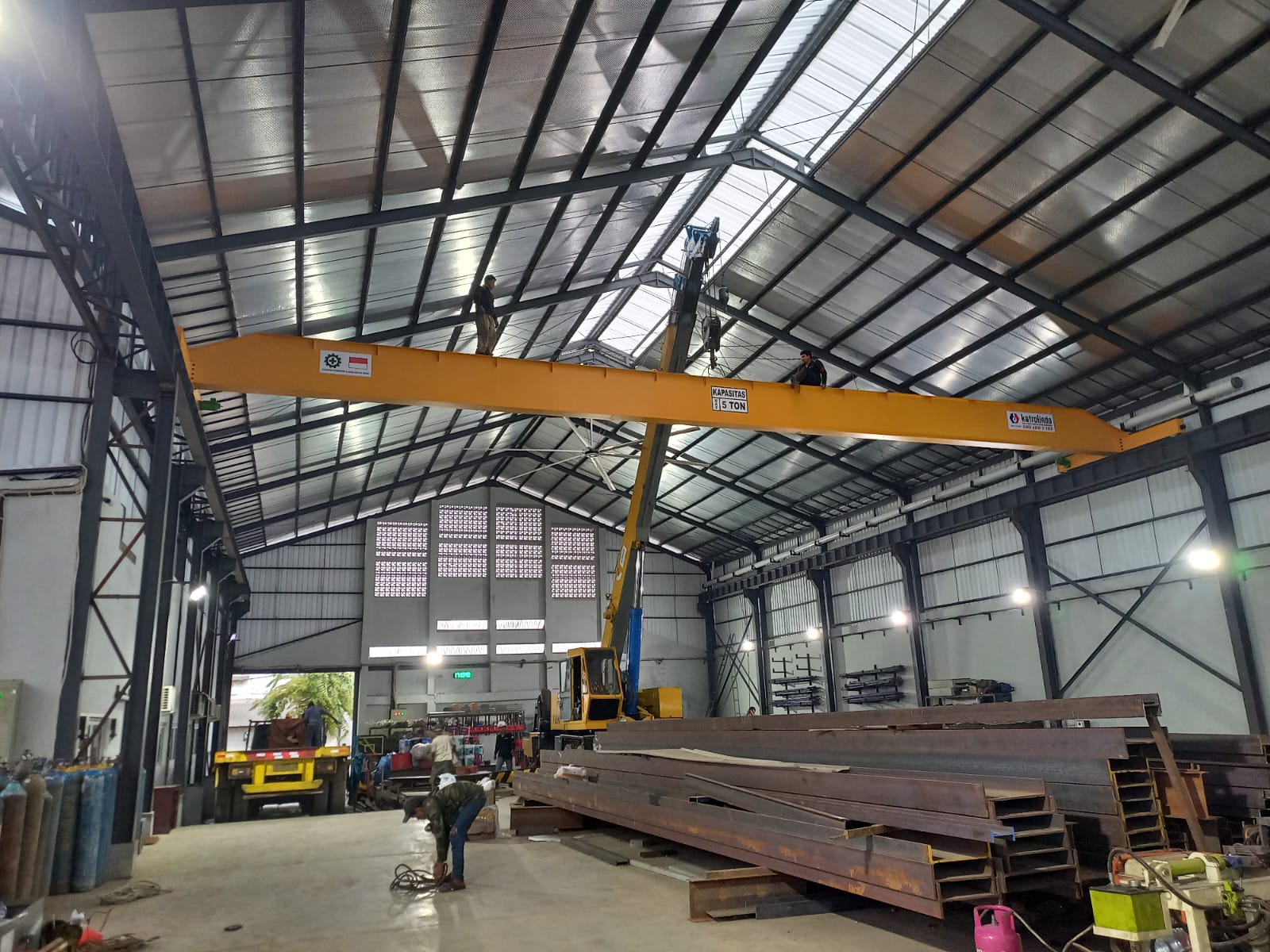

- Minggu 7: Instalasi (Erection) di Lokasi.
- Minggu 8: Testing, Commissioning, & Sertifikasi Disnaker.
